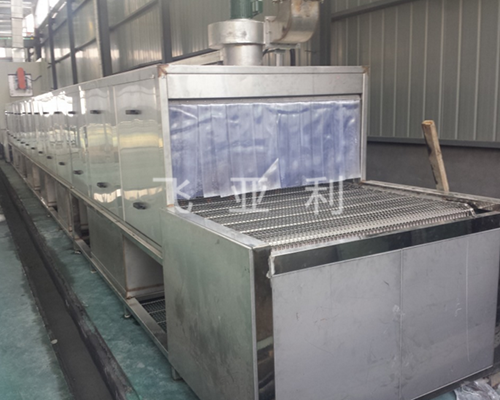

二、设计概述：
1、本清洗线设计上安全可靠，在保证工件产量及清洗质量的前提下，本着高起点上水平的原则，尽量考虑设备的实用性、经济性、降低成本，节省设备投资。
2、生产线的布局遵循工艺设备布局合理，物流顺畅安全的原则。
3、加热热源采用天然气。燃烧器选用日本进口产品。
4、设备的控制元气件选用国内或进口产品，确保生产线运行可靠。
三、工艺方案设计
1、工艺流程：上件（人工）→热水清洗→热水漂洗→自动（强吹/管带，中吹/管片）→吹水（人工）→下件（人工）
2、平面布置图：（见附图）
四、工艺参数（见下表）
序号 | 名 称 | 工件时间 （min） | 温度 （℃） | 长度 (m) | 工艺 |
1 | 上件 | 3 | 6 | 人工 | |
2 | 热碱洗 | 3 | 60-80 | 9 | 浸式 |
3 | 防溅段 | 1.5 | 3 | ||
4 | 热水段 | 3 | 60-80 | 9 | 浸式 |
5 | 防溅段 | 1 | 2 | ||
6 | 吹水 | 1.2 | 2 | 自动 | |
7 | 防溅段 | 0.5 | 1 | ||
8 | 吹水 | 1.2 | 2 | 人工 | |
9 | 下件 | 2.5 | 5 | 人工 |
工艺流程：上工件→热碱清洗→喷淋清洗1→喷淋清洗2→酸洗→喷淋清洗3→喷淋清洗4→吹水→烘干→下件
序号 | 工序名称 | 介质 | 时间(分) | 工作温度 Co | 功率 (Kw) |
1 | 热碱清洗 | 碱性清洗/清洗液 | 3-4 | 60±5 | 4 |
2 | 喷淋清洗1 | 循环水，溢流 | 2 | 常温 | 3 |
3 | 喷淋清洗2 | 循环水，溢流 | 2 | 常温 | 3 |
4 | 酸洗 | 市水/纯水 | 2 | 常温 | 3 |
5 | 喷淋清洗3 | 循环水，溢流 | 2 | 常温 | 3 |
6 | 喷淋清洗4 | 循环水，溢流 | 2 | 50±5 | 3 |
7 | 吹水 | 1 | 常温 | 7.5 | |
8 | 烘干 | 热风循环 | 6-8 | 180±5 | 5 |
